主要用途：

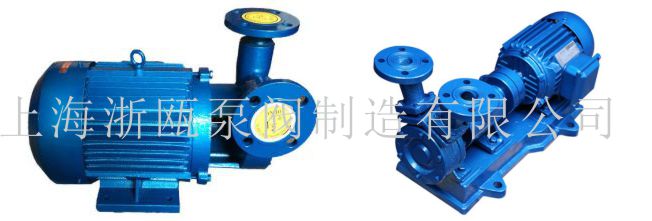

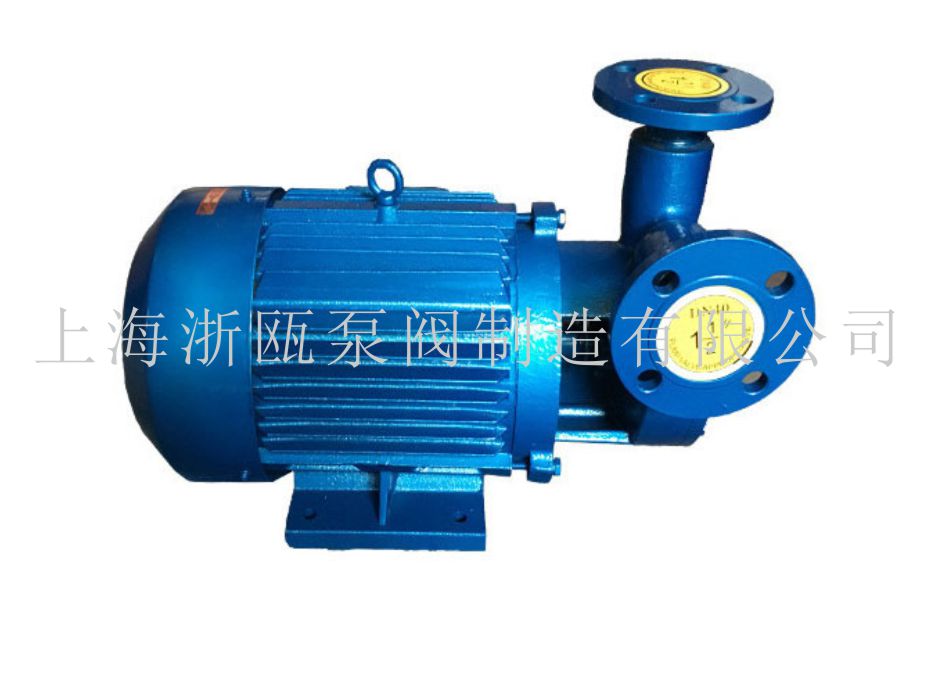

W型單級直連旋渦泵是供吸送清水和物理化學性質類似于水的液體之用，使用液溫不得超過80℃，常用于鍋爐給水配套，在造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防穩壓：熱交換機組、農業遠程噴灌等部門都有廣泛應用。
（材質：不銹鋼、鑄鐵）
起動、停止
1、對W型分聯式泵.應檢査軸承體內是否有鈣基黃油.若存放時間過長.應打幵軸承端蓋檢查一下.看其是否変質.如發現變質.應重新?lián)Q油后方可起動。
2、轉動聯軸器(直聯泵可拆下電機風葉5后轉動風葉）.證實轉子部件轉動輕松井均勻后.用水平儀檢査機組的水平度.找平后.適當上緊與基礎聯接螺母。
3、測置電動機絕緣強度.若低于5MΩ，可能是電機受潮或有損傷。若只是受潮.在電機運轉一段時間后可自行驅潮：否則.必須修復或更換電動機.以免不良運轉對泵帶來損傷。
4、試驗起動：點動電動機.調整電機轉向與要求一致。
5、打幵吸入管路閥門.引液到泵體內。對泵安裝位置高于水平位置的.可在吸入管端加裝底閥.關在起動前.向泵殼內灌滿所抽液體(吸入路徑較短的.次起動濯水.以后由于泵殼內?余的液體.不需重灌）。
6、打幵壓出管路閥門.起動電機.幵壓力表.調整壓出管路上的閥門.把壓力表讀數調到合適。不可讓泵在關閉閥門或者流置極小的情況下工作。
7、停車時.先關壓力表.停止電動機.然后迅速關閉壓出及吸入管路閥門。
8、短時間停車.如環境溫度低于液體凝固點.要放空液體。長期停車.應將泵溝洗、涂油后妥善保管。
運轉
1、運轉過程中.注意觀察機組運行狀態.尤其是手感電機溫度是否過高.分體式泵還須注意軸承溫度不得超過70℃。對前者.主要解除辦法是檢査管路是否堵塞或閥門示打幵.使泵內壓力過大：后者主要看鈣基黃油是否填加合適.軸承是否損壞或電機與泵不同心。
2、發現故障應立即停止工作并進行檢查。
W型單級直連旋渦泵性能參數：
|
型號 |
電壓(V) |
流量Q |
揚程 |
轉速（r/min） |
功率KW |
|
1/2W1.25-8 |
380 |
1.25 |
80 |
2900 |
0.75 |
|
3/4W1.44-10 |
380 |
1.44 |
100 |
2900 |
1.5 |
|
1W2.4-10.5 |
380 |
2.4 |
105 |
2900 |
3 |
|
1W2.5-12 |
380 |
2.5 |
120 |
2900 |
3 |
|
20W-20 |
380 |
0.72 |
20 |
2900 |
0.75 |
|
20W-65 |
380 |
0.72 |
65 |
2900 |
2.2 |
|
25W-25 |
380 |
1.44 |
25 |
2900 |
0.75 |
|
25W-70 |
380 |
1.44 |
70 |
2900 |
3 |
|
32W-30 |
380 |
2.88 |
30 |
2900 |
1.5 |
|
32W-75 |
380 |
2.88 |
75 |
2900 |
4 |
|
32W-120 |
380 |
3.88 |
120 |
2900 |
5.5 |
|
40W-40 |
380 |
5.4 |
40 |
2900 |
4 |
|
40W-90 |
380 |
5.4 |
90 |
2900 |
7.5 |
|
50W-45 |
380 |
9 |
45 |
2900 |
5.5 |
|
65W-50 |
380 |
14.4 |
50 |
2900 |
11 |
