概述

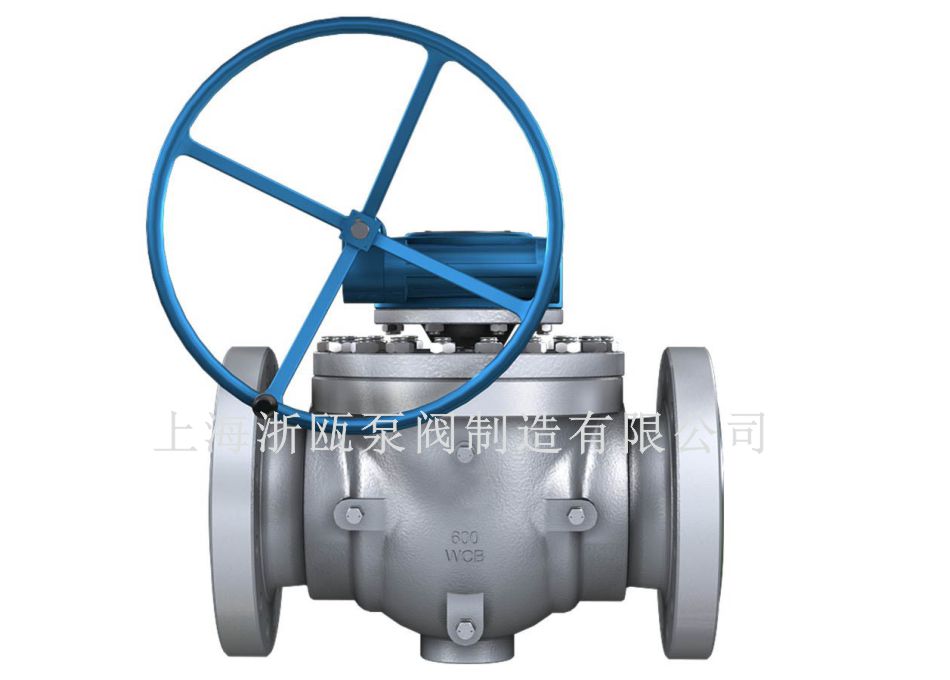

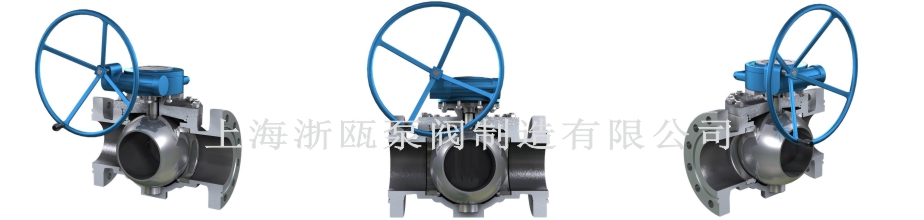

頂裝式鑄鋼球閥整體式閥體設計上裝式樞軸固定支持，法蘭結構整體式樞軸固定球桿設計雙阻塞泄放功能高強度整體式球桿結構。 確保了球體的精確定位樞軸采用防吹出保護結構2組O型密封圈，加上閥桿上的防火填料結構。 有效地防止泄露防腐蝕，低摩擦系數的軸承因可鎳波紋彈簧使尼龍密封的金屬閥座向球移動。 具有進口和出口雙向密封功能性能優越的標準尼龍和PEEK閥座，確保了低壓狀態下的有效密封密封劑住入器設計，在緊急狀態下可住入密封膠，對閥桿或閥座進行密封采用獨特的閥座可縮回技術。 在線可更換球桿。閥桿密封圈金屬閥座及波紋彈簧扭矩減少到最小，便于電動閥門操作球桿與閥體有效接觸的，性能優越的防靜電接地設備預置驅動裝置平臺及螺孔，隨時可裝配驅動裝置防火功能；當閥座燒壞或損壞時，金屬閥座自動貼緊球體，閥座和球體之間較小的泄漏。

頂裝式鑄鋼球閥性能規范

口徑： A2〞-24〞

壓力： A150～1500Lb

整體鑄鋼閥體

浮動/固定球設計，通徑/縮徑

防靜電設計

防閥桿吹出

防火設計

緊急密封加注

設計標準： ASME B16.34/API 6D

結構長度標準： ASME B16.10

法蘭尺寸標準： ASME B16.5

對焊端標準： AW End ASME B 16.25

檢測標準： API 598

防火測試：API 607/API6FA

符合NACE MR-01-75規范

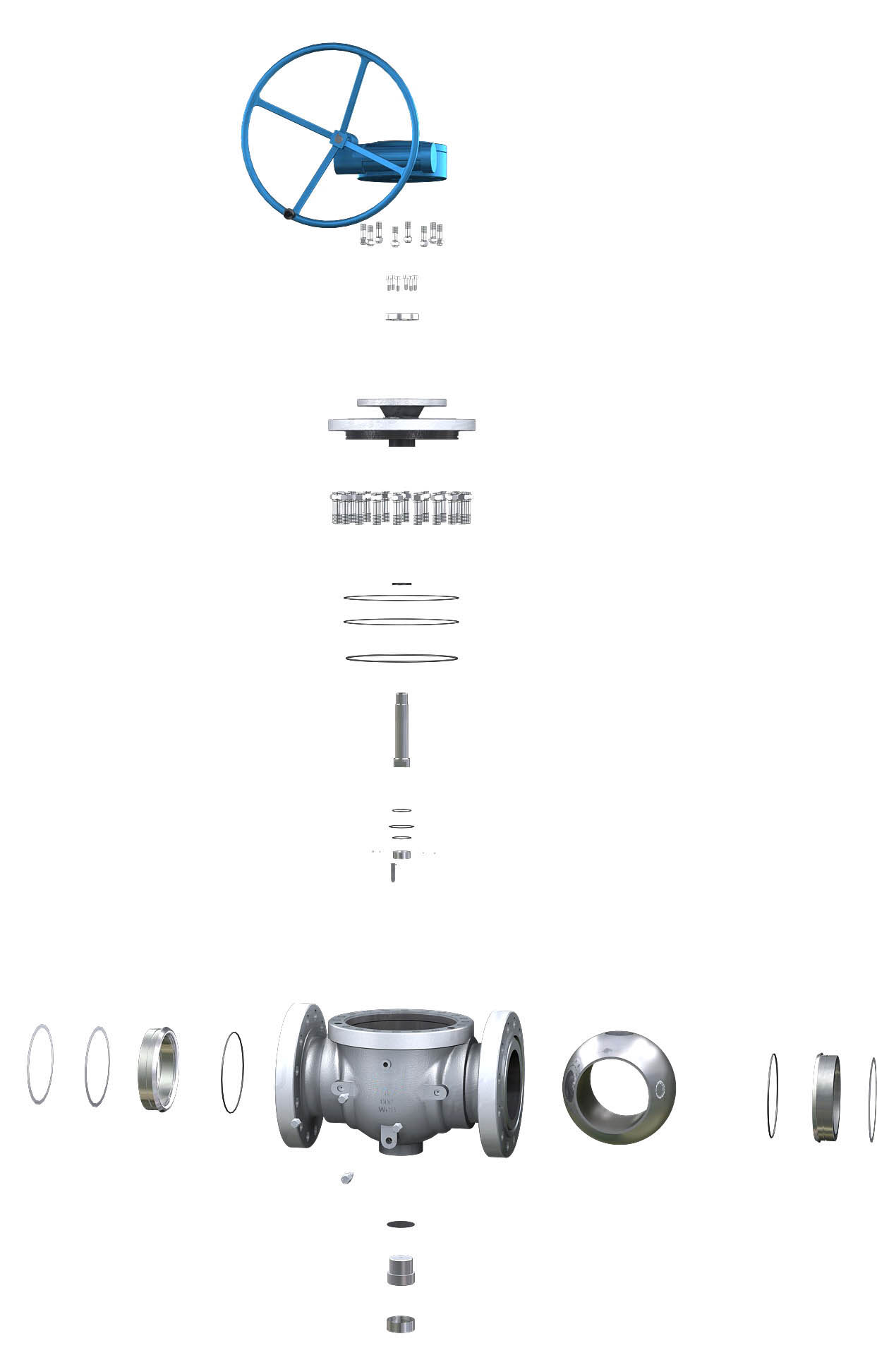

頂裝式鑄鋼球閥 主要零部件材料

固定球閥標準規范

設計制造標準：API 6D、API 608、BS 5351、GB/T 12237

結構長度標準：ASME B 16.10、GB/T 12221

連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238

試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線
